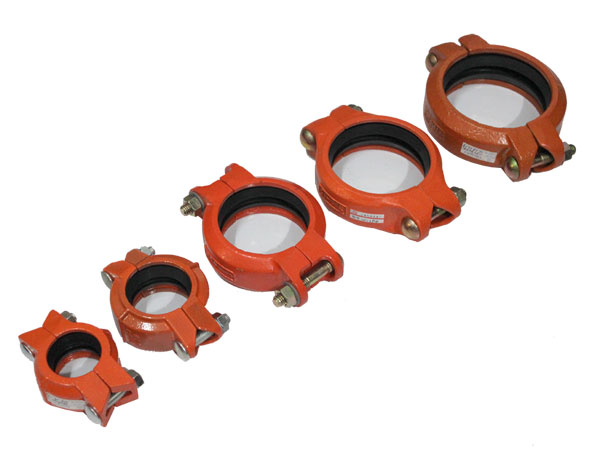

卡箍式柔性接头

主要技术参数:

最高工作压力:1.6MPa

最高工作温度:200℃

介质:空气、油气混合物

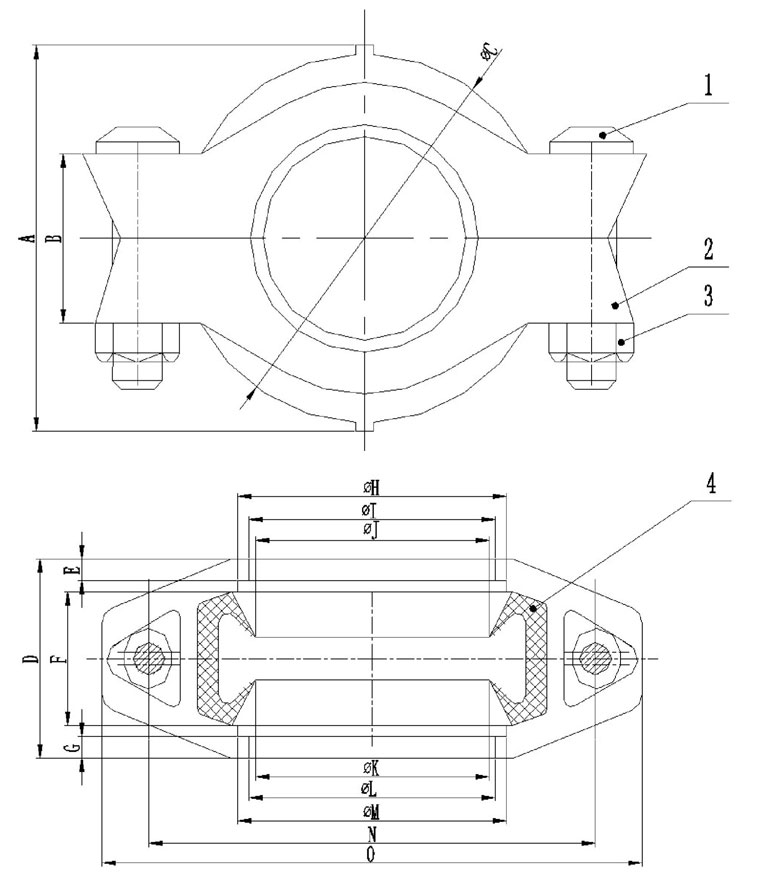

名称 1 2 3 4 允许中心偏转角
柔性接头1 1/2" 半圆头方颈螺栓M10*50 连接体 六角螺母M10 密封圈(氟橡胶275)
柔性接头2" 半圆头方颈螺栓M10*50 连接体 六角螺母M10 密封圈(氟橡胶275)
柔性接头3" 半圆头方颈螺栓M12*70 连接体 六角螺母M10 密封圈(氟橡胶275) 1° 48'
柔性接头3 1/2" 半圆头方颈螺栓M12*70 连接体 六角螺母M10 密封圈(氟橡胶275) 1° 48'
柔性接头4" 半圆头方颈螺栓M12*70 连接体 六角螺母M10 密封圈(氟橡胶275) 3° 11'
柔性接头5"×4" 半圆头方颈螺栓M20*108 连接体 六角螺母M10 密封圈(氟橡胶275) 2° 5'
名称 A B C D E F G H I J K L M N O
柔性接头1 1/2" 76 38 70 46 4 28 4 48.3 44.6 41.5 41.5 44.6 48.3 85 107
柔性接头2" 90 34 87 46 5 28 5 62 57 51 51 57 62 103 125
柔性接头3" / 50 124 46 5 28 5 91 85 78 82 82 91 143 164
柔性接头3 1/2" / 50 122 46 5 28 5 104 98 91.5 91.5 98 104 156 176
柔性接头4" / 50 145 52 6 31 6 116 112 105 105 112 116 172 190
柔性接头5"×4" / 85 181 53 7.5 31 7.5 143 138 135 106 112 116 213 250
